1.27mm Pitch High Speed Board To Board Connector Angle droit 90° SMT Type 10.00mm Longueur conception flottante

Nom De Marque:	SOYOUNG
Numéro De Modèle:	SYFED276-XXXXB01
MOQ:	1000pcs
Prix:	It depends on the customers' requests and can be negotiable.
Détails D'emballage:	BANDE MAGNÉTIQUE
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ROHS,REACH,SGS

Note actuelle:

0.8Amp AC.DC

Température de fonctionnement:

-55℃ à +125℃

Résistance aux contacts:

25mΩ maximum

Résistance à l'isolation:

10000M ΩMin

Capacité d'approvisionnement:

500K

Mettre en évidence:

conseil à grande vitesse de 10.00mm à embarquer

Conseil à grande vitesse pour embarquer le connecteur masculin

Description du produit

Connecteur mâle carte à carte à angle droit 90° haute vitesse L 10,00 mm

Connecteur mâle carte à carte flottant 1,27 mm

Type SMT à angle droit 90° avec une série de 10,00 mm de longueur conçue pour les applications carte à carte à haute vitesse.

Qu'est-ce qu'un connecteur flottant ?

Un connecteur flottant est une interconnexion électromécanique qui absorbe les désalignements dans les directions X et Y, survenant couramment lorsque les interfaces sont montées sur des PCB. La structure flottante évite d'endommager les éléments du PCB tels que les points de soudure et les interfaces de connecteur en accommodant les désalignements de montage et d'assemblage.

Les considérations critiques de conception de PCB incluent les tolérances dimensionnelles pour les trous de vis, les côtés des connecteurs flottants et rigides, et l'interface entre le PCB et les contacts des connecteurs SMT.

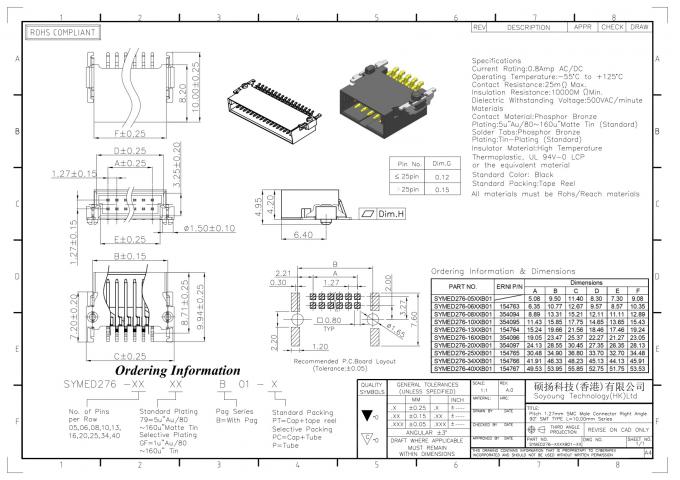

L 10.00mm High Speed Board To Board Male Connector Right Angle 90° floating connector design

Télécharger la fiche technique

Notre engagement de service

Processus de sourcing de connecteurs simplifié
Temps de réponse de 24 heures pour toutes les demandes
Services OEM et ODM avec partage des coûts de moule
20 échantillons gratuits pour les nouveaux clients, échantillons supplémentaires pour les commandes répétées
Livraison fiable et respect des promesses

Processus de commande

Fournir le numéro de pièce de la marque (Samtec/Molex/FCI/JST) ou les spécifications de conception pour vérification de compatibilité
Sélectionnez les pièces sur le site Web et contactez notre équipe de vente
Petites quantités acceptées

Options d'emballage

Emballage en plateau - Convient pour l'assemblage manuel
Emballage en tube - Convient pour l'assemblage manuel
Emballage en bobine avec ruban - Pour la production automatique par machine
Emballage en bobine avec capuchon - Pour la production automatique par machine

Questions fréquemment posées

Quel est votre délai de livraison ?

2-6 jours ouvrables pour les articles en stock, 7-40 jours pour les articles en rupture de stock.

Quelles sont vos conditions de paiement ?

Petites commandes : paiement à 100 % via PayPal ou T/T à l'avance. Grandes commandes (plus de 10 000 USD) : dépôt de 30 % par T/T, solde payé avant expédition.

Avez-vous des exigences de quantité minimale de commande (MOQ) ?

Oui, le MOQ varie selon le produit et sera spécifié lors du devis.

Comment puis-je passer une commande ?

1. Spécifiez les exigences ou l'application. 2. Recevez un devis. 3. Confirmez les échantillons et payez l'acompte. 4. Production et arrangement d'expédition.

Les étiquettes:

Connecteur carte à carte flottant de 1,27 mm avec type SMT vertical à 180° et structure flottante pour applications à haute vitesse
